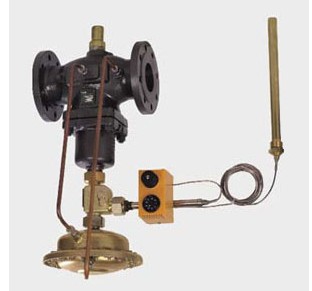

自力式流量、溫度組合閥主要應用于工藝過程控制中的流量和溫度調節，可用于最高200℃的非腐蝕性的液體等介質，按優先動作原理工作，不能同時控制兩個參數。
型號
|
類別
|
流量、溫度組合閥（溫度升高閥關）
|
|
控制液體溫度
|
控制液體溫度或氣體溫度
|
|
硬密封
|
軟密封
|
硬密封
|
軟密封
|
|
型號
|
V130D05T06
|
V131D05T06
|
V130D05T17
|
V131D05T17
|
控制閥主要技術參數
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數 Kvs
|
4
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
|
有效壓力下
最大流量（m3/h）※
|
0.02 MPa
|
1.5
|
2.5
|
3.5
|
5.5
|
9.0
|
14
|
22
|
36
|
55
|
70
|
125
|
|
0.05 MPa
|
2.5
|
3.5
|
5.5
|
9.0
|
12
|
22
|
36
|
55
|
85
|
110
|
180
|
|
公稱壓力（MPa）
|
1.6；4.0
|
|
最高工作溫度（℃）
|
≤140
|
|
硬密封配隔離罐≤200
|
≤400
|
|
壓力平衡元件
|
波紋管
|
滾動膜片
|
|
法蘭標準
|
ANSI JIS DIN GB JB(特殊可按用戶提供)
|
|
閥體材質
|
鑄鐵；鑄鋼；鑄不銹鋼
|
|
閥芯材質
|
不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈
|
|
最高工作壓力
|
公稱壓力（注意△Pmx及工作壓力與工作溫度的關系）
|
注：※有效壓力指節流板前后的差壓，表中有效壓力下的最大流量適用于水，其它介質需通過公式換算。
執行器主要技術參數
|
有效面積（cm2）
|
250
|
630
|
|
有效壓力（MPa）
|
0.02；0.05
|
|
允許上下膜室之間最大壓差（MPa）
|
0.4
|
0.15
|
|
材質
|
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
|
|
控制管線、接頭
|
銅管或鋼管10×1；卡套式接頭R1/4″
|
T06、T17執行器主要技術參數
|
執行器型號
|
T06
|
T17
|
|
溫度設定范圍（℃）
|
-20～50 20～90 40～110 60～130
|
|
特殊溫度設定（℃）
|
110～180 180～250
|
|
超溫保護
|
超過設定值100℃以內
|
|
時間常數（S）
|
15
|
20
|
|
溫包材質
|
銅鍍鎳
|
|
毛細管長度
|
5，10，15（根據用戶要求提供）
|
性能指標
|
允許泄漏量
（在規定試驗條件下）
|
硬密封
|
4×10-4閥額定容量
|
|
軟密封
|
DN15～50
|
DN65～125
|
DN150
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
允許壓差
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
最大允許壓差
△P(MPa)
|
PN16
|
1.6
|
1.5
|
0.5
|
|
PN40
|
2.0
|
|
